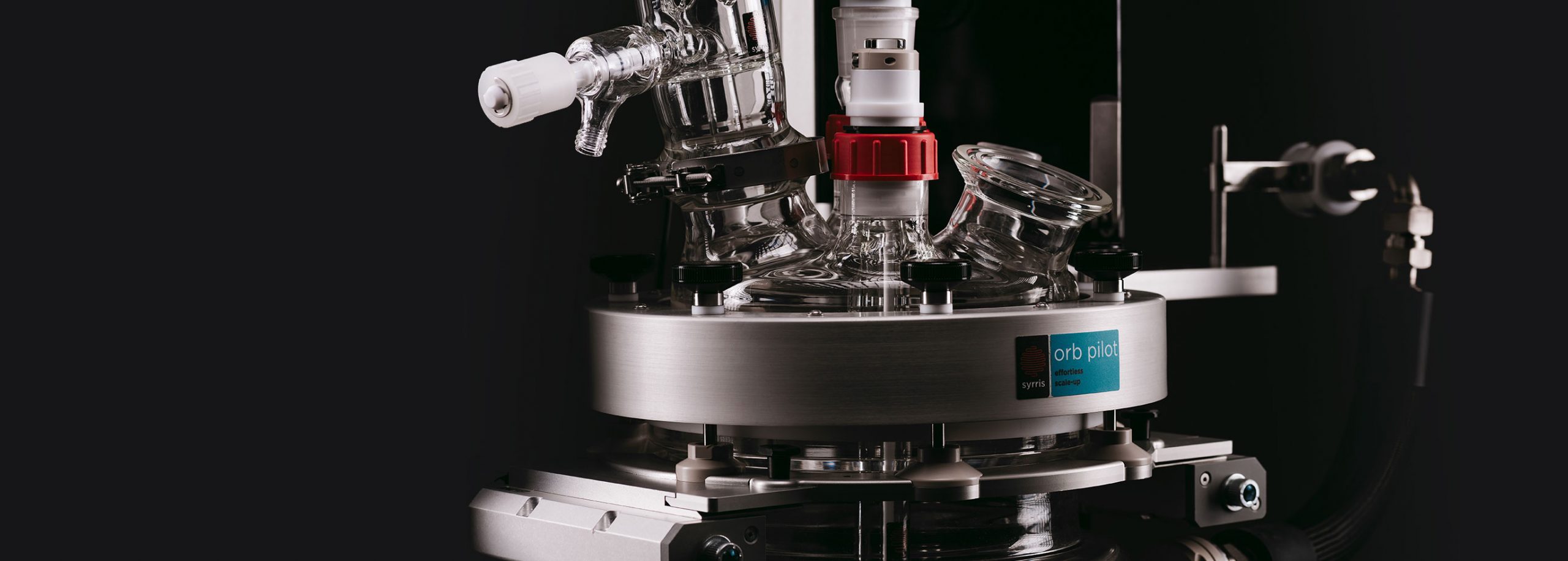

Orb Pilot
Orb Pilotは、バッチプロセスをスケールアップするためのパイロットスケールのモジュール式ジャケット付きリアクターです。1つの設置面積で複数のセットアップが可能です。
あなたのためのデザイン
Orb Pilotは、バッチプロセスのスケールアップのために設計された、最も柔軟性があり用途の広い床置き型ジャケット付きリアクターシステムです。
スケールアップ化学者や化学工学者の協力のもと開発されたOrb Pilotは、迅速なベッセル交換、簡単な高さ調整および自動調整式のベースフレームなど、ユーザーフレンドリーな機能を豊富に備えています。

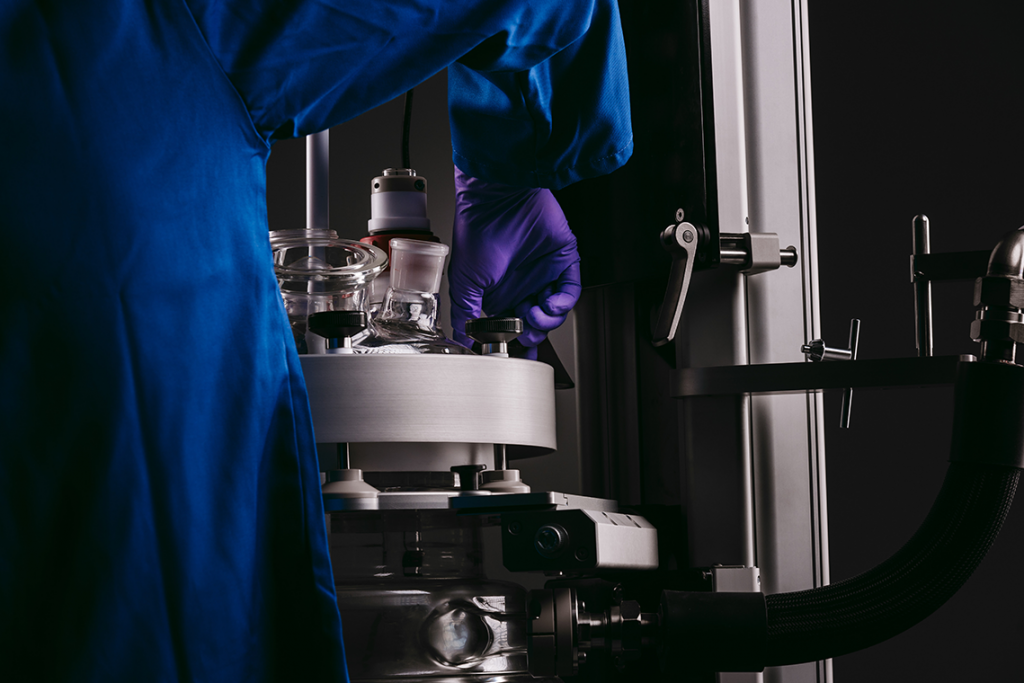

締めすぎ防止機能が付いたクランプは、ガラスの容器やカバーに必要以上の負荷がかからない設計になっています。ガラスの反応容器を扱ったことがない初心者でも、このクランプがあれば締めすぎることなく、ガラスの破損を防ぐことができます。さらに、工具も不要で操作が簡単なので、撹拌羽根や容器の交換も容易に行えます。
-
1つの架台で様々なセットアップが可能
10 L ～ 50 Lのジャケット付きまたは真空ジャケット付き容器は、全て同じ架台で使用できます。
-
簡単な容器交換
工具不要のクランプ、自動調整式のベースフレーム、モーターサポートにより、迅速に容器を交換できます。
-
優れた撹拌
幅広いスターラーオプションと簡単に取り外し可能なバッフルにより、撹拌を改善できます。

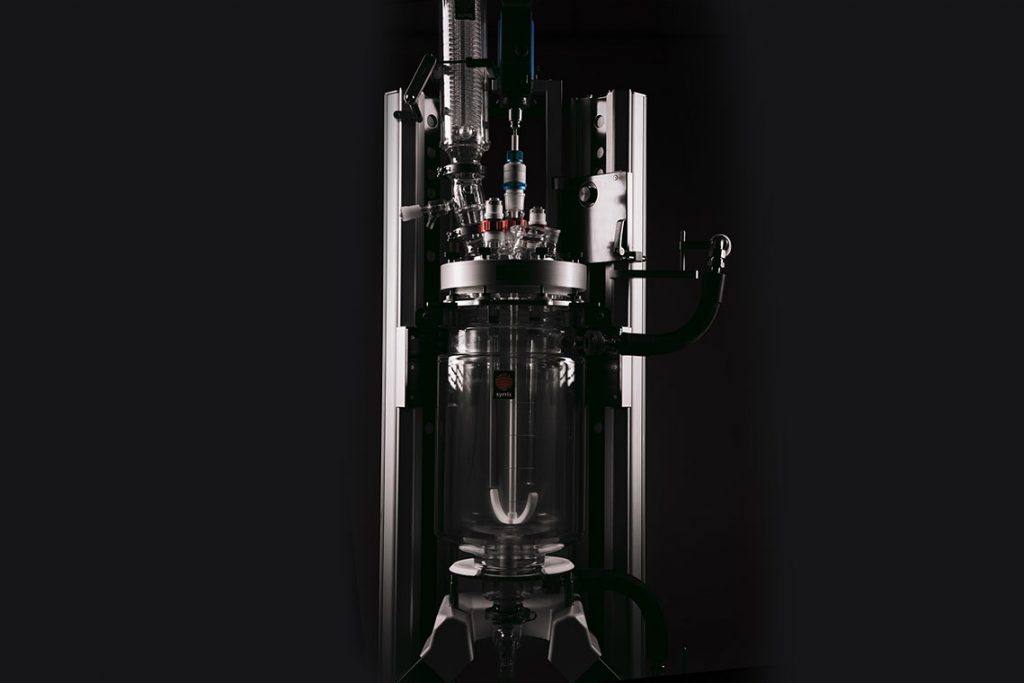

1つの架台で様々なセットアップが可能
10 L ～ 50 Lのジャケット付きまたは真空ジャケット付き容器は全て同じ架台で使用できます。
ポンプ、回収容器、還流ラインなどの追加の付属品やその他の構成品も、Orb Pilotの架台に直接もしくはすぐそばに設置できる設計になっています。

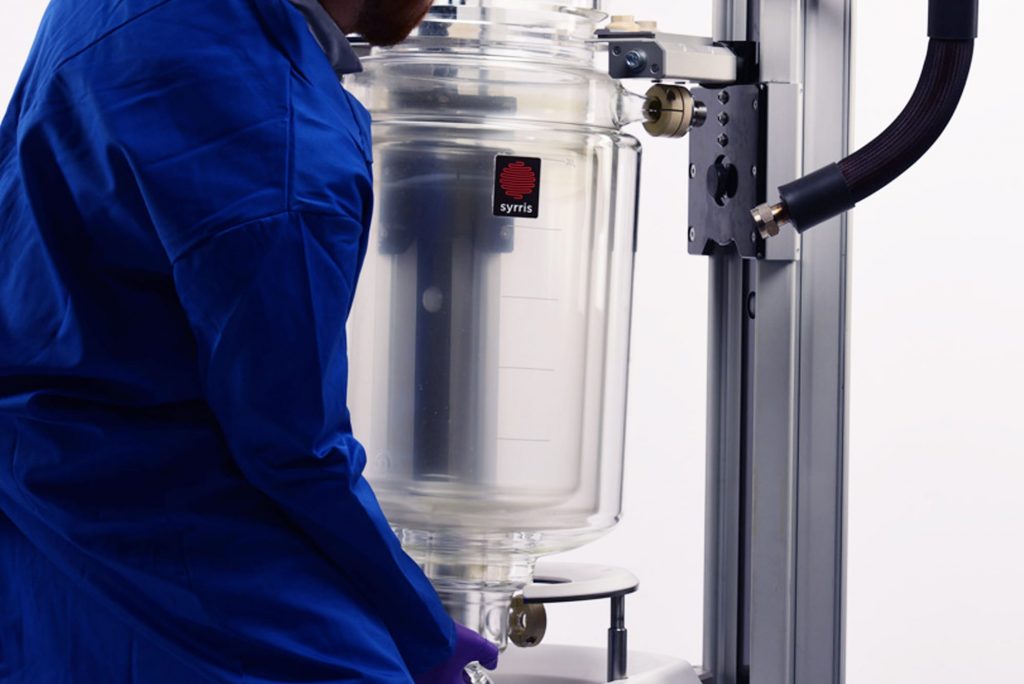

簡単な容器交換
他のリアクターシステムでは、容器の交換に数日かかる場合があります。それに比べ、Orb Pilotは、システムをセットアップするよりケミストリーに集中する時間を確保できるように設計されています。
工具不要のクランプに加えて、自動調整式のベースフレーム、モーターサポートにより、迅速に容器を交換できます。

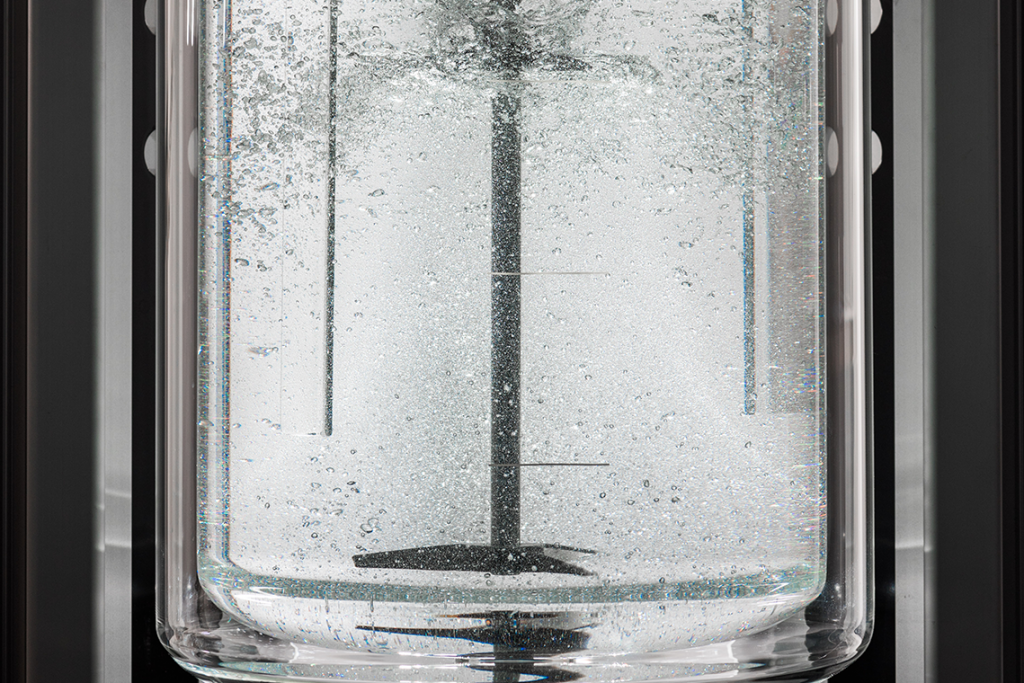

優れた撹拌
幅広いスターラーオプション（PBT、ハイドロフォイル、アンカー）と簡単に取り外し可能なバッフルにより、撹拌を改善できます。また、取り外しが容易なため洗浄も簡単に行えます。
これらは、高剪断と低剪断の混合プロファイルの両方に対応できるようになっています。

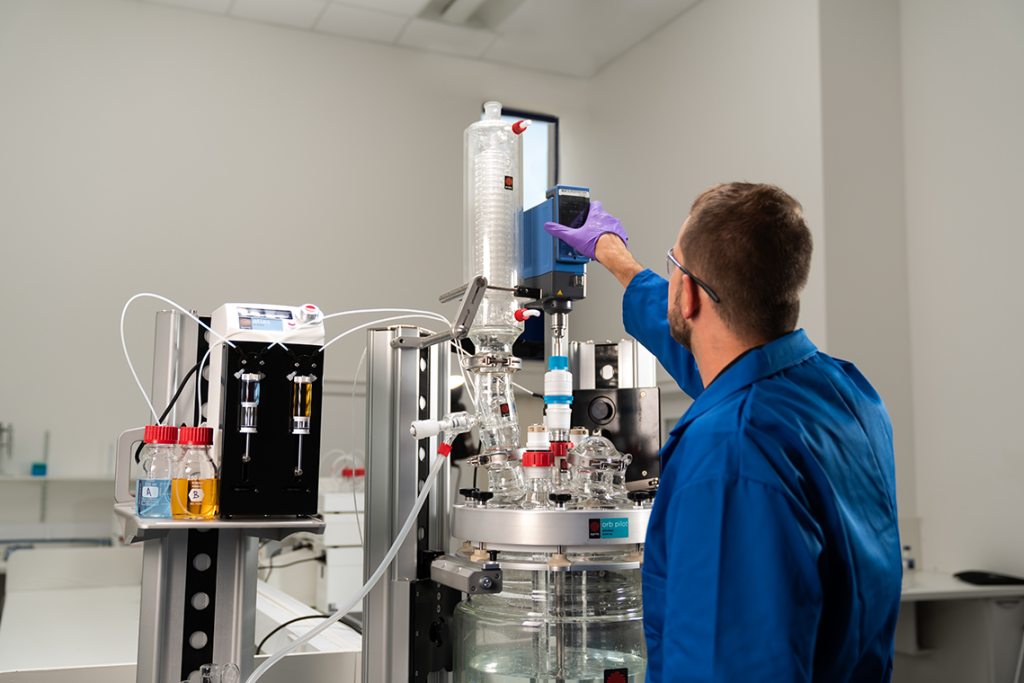

効率的で強力な撹拌
Orb Pilotは、全ての主要なスターラーメーカーの製品と互換性があります。そのため、架台を改造することなく、通常のスターラーモーターはもちろん、最大500 rpmおよび400 Ncmの連続トルクを行えるスターラーモーターの中からも選択可能です。

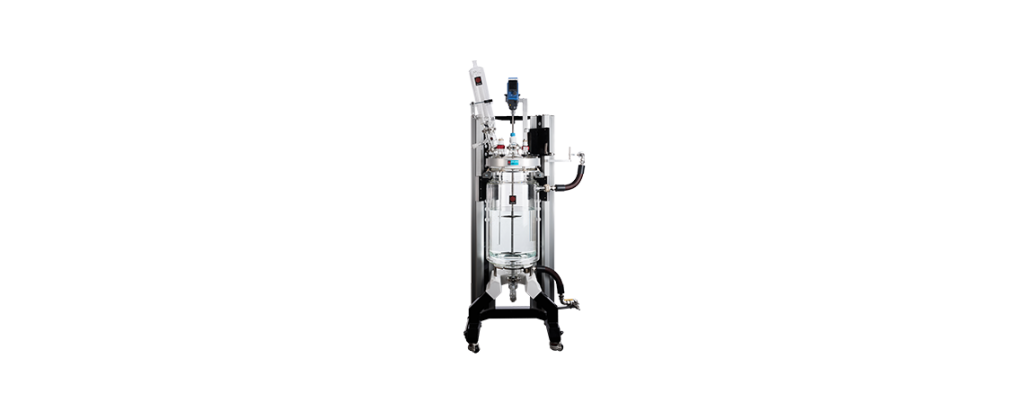

Orb Pilot モジュール
Orb Pilotには、化学工学者が大型の反応容器システムに求めた全ての機能が備わってます。
仕様
| ベッセル容量範囲 | ジャケット付き容器：10 L、20 L、30 L、50 L 真空ジャケット付き容器：10 L、20 L、30 L ※全てのフランジサイズ：DN235、DN300 |
|---|---|

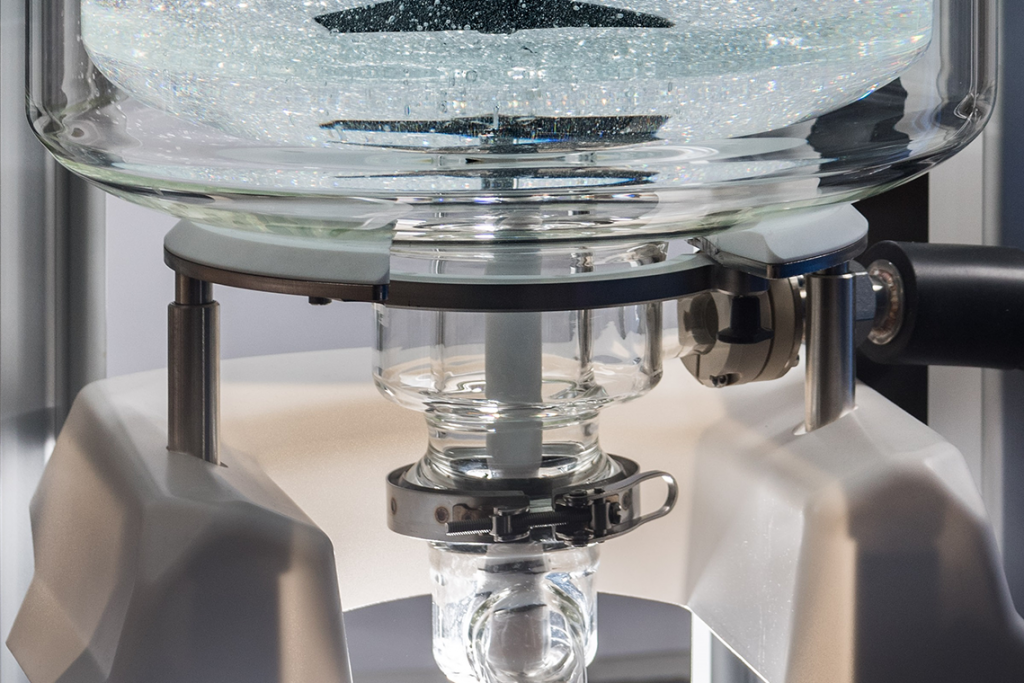

| 容器底形状 | 取り外し可能なボトムアウトレットバルブ（BOV）を備えた10%鏡板で、清掃とメンテナンスが簡単 |
| 容器形状 | ジャケット付き、真空ジャケット付き |

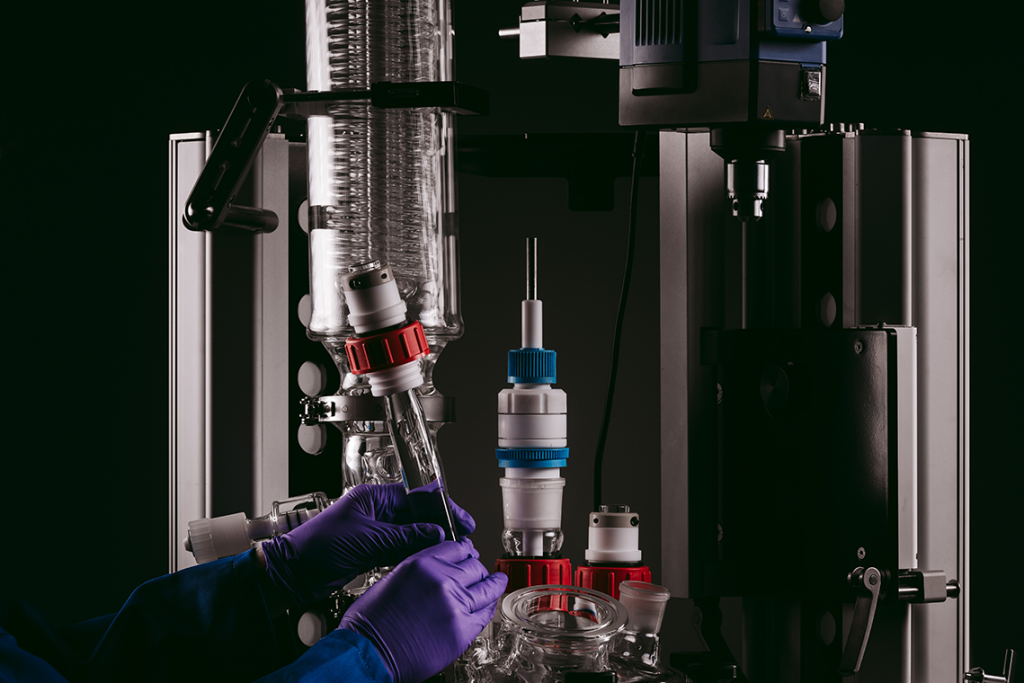

| アクセサリー選択範囲 | コンデンサー、スターラー、プローブ、バッフル、粉体または均圧液体ファンネル、ポートアダプター、ストッパーなど、Orb Pilot プラットフォームで全て利用可能 |
| 温度範囲 | -40°C 〜 +235°C |
| 自動化 | 自動化のアップグレードが利用可能 |

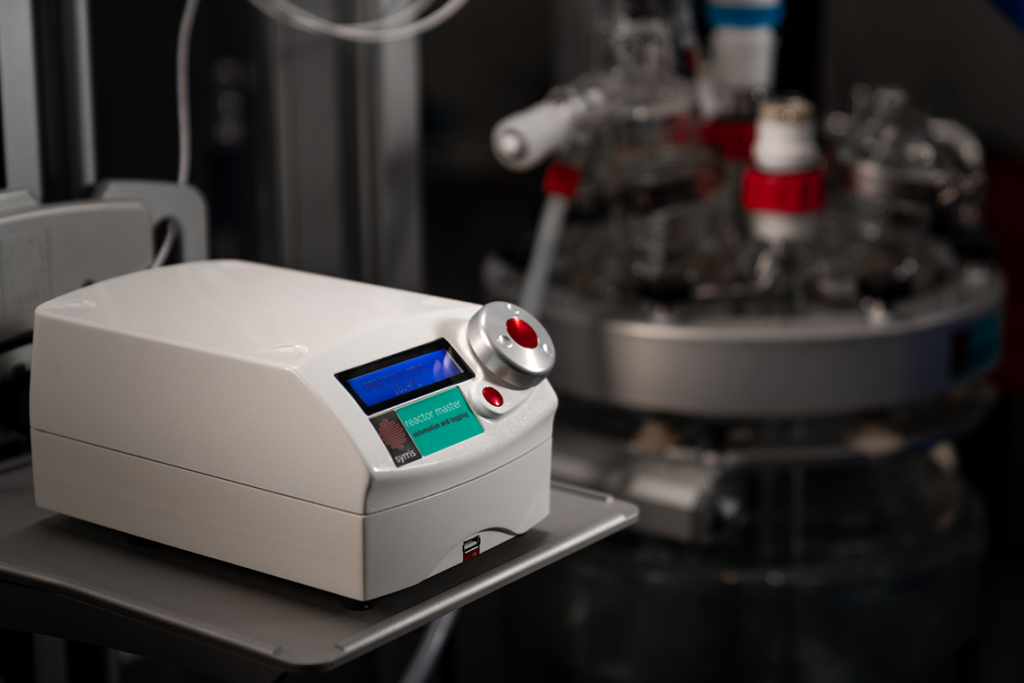

| 操作モード | 手動操作、リアクターマスターによる自動化 |
| 圧力範囲 | 真空（50 mbar）～ 0.25 bar |

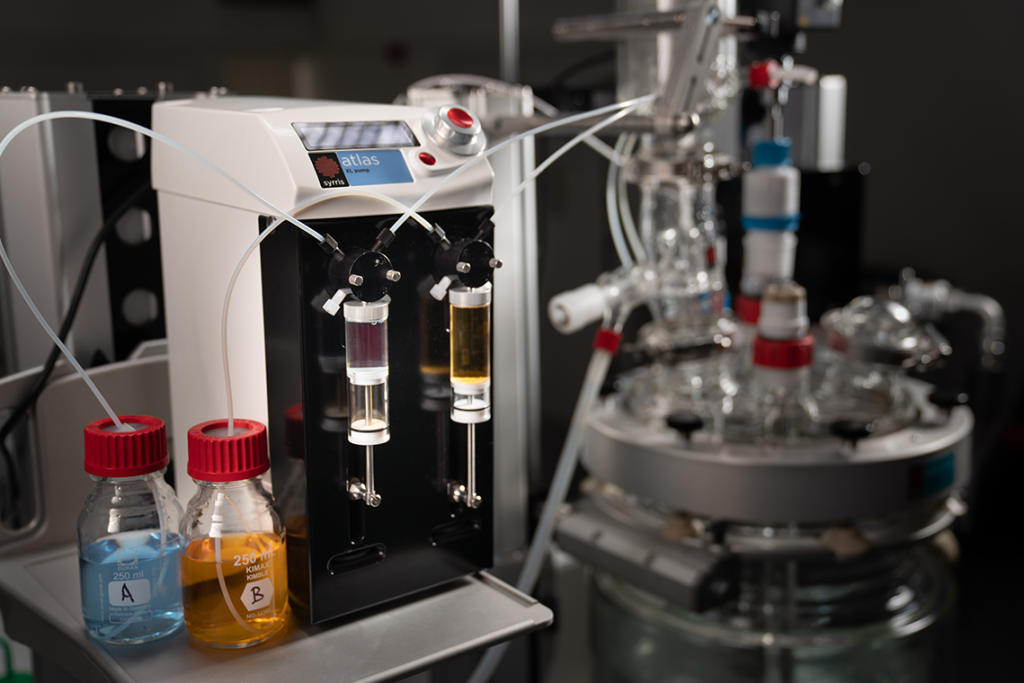

| 試薬の添加とサンプリング | 手動投与、自動投与（容量式） |
| 撹拌オプション | 500 rpmおよび400 Ncmの連続モードまで利用可能 |
| その他の仕様 | Orb Pilot フレームに直接取り付けられ、蒸留回収容器、液体供給容器、ポンプまたはその他機器を設置できるアクセサリタワーが利用可能。 |
